氣動襯氟調節閥

氣動襯氟調節閥 概述

渠工品牌ZJHPF46系列氣動襯氟調節閥是由氣動薄膜執行機構和直通單座襯氟調節閥閥體兩部分組成。氣動襯氟調節閥閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。氣動襯氟調節閥對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控，屬于耐腐蝕調節閥，適用于化工、冶金、醫藥等行業中。該產品主要特點：
（1）耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。
（2）密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
（3）泄漏量少：由于閥芯、閥座是軟密封的泄漏量遠遠低于國家Ⅳ級標準。
（4）調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。

氣動襯氟調節閥 主要技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 150
閥座直徑 20 25 32 40 50 65 80 100 150
額定流量系數(KV) 5.0 8 12 20 32 50 70 100 240
允許壓差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程 16 25 40 60
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B45
閥芯形式 單座柱塞式襯氟閥芯
流量特性 快開特性

氣動襯氟調節閥 執行器技術參數

配置執行器類別 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程 10、16 24 40 40、60 100
彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

氣動襯氟調節閥 主要零件材料

閥體、閥蓋 ZG230-450襯F46
閥座、閥芯 304襯F46
閥桿 304襯F46
導向套 304襯F46
波紋管 不銹鋼+F46

氣動襯氟調節閥 主要性能指標

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

氣動襯氟調節閥 外形圖

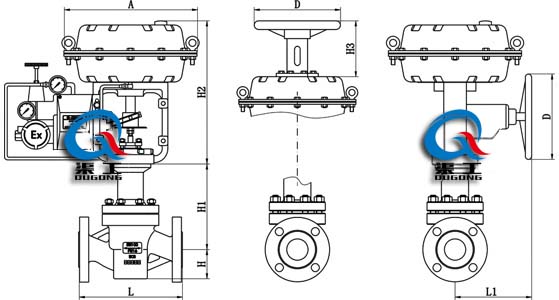

ZJHPF46氣動襯氟調節閥 (外形尺寸圖)
ZJHPF46氣動襯氟調節閥 (外形尺寸圖)

氣動襯氟調節閥 安裝連接尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150
L PN16/25 181 184 200 222 254 276 298 352 410 451
PN40 194 197 200 235 267 292 317 368 425 473
PN64 206 200 210 251 286 311 337 394 440 508
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195
H1 132 132 158 170 179 214 221 234 270 294
H2 298 298 298 298 298 380 380 380 510 510
H3 180 180 180 180 180 236 236 236 310 310
L1 289 289 289 289 289 347 347 347 476 476
A 282 282 282 282 282 360 360 360 470 470
D 220 220 220 220 220 270 270 270 320 320

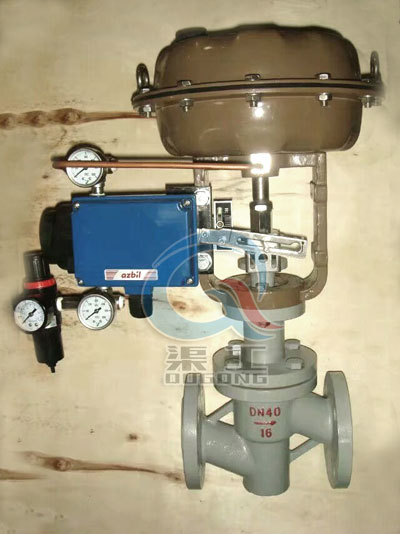

氣動襯氟調節閥 實物圖

氣動襯氟調節閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多氣動襯氟調節閥的使用性能、外形結構、安裝尺寸參數、價格，索取 氣動襯氟調節閥說明書及產品選型樣本，請聯系我們。
