G41J堰式襯膠隔膜閥

G41J堰式襯膠隔膜閥 產品概述

渠工品牌G41J堰式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，G41J堰式襯膠隔膜閥適用適用于不同工作溫度和流體管路。堰式襯膠隔膜閥適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)

G41J堰式襯膠隔膜閥 產品特點

1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于多種介質，并具有良好的耐腐蝕性。

G41J堰式襯膠隔膜閥 設計規范

設計與制造 GB/T12239
結構長度 GB/T12221、JB/T1688
法蘭連接尺寸 GB/T4216、JB/T 78

G41J堰式襯膠隔膜閥 主要零件材料

1 閥 體 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
2 襯 里 無襯里、橡膠
3 隔 膜 橡膠
4 閥 瓣 鑄鐵
5 閥 蓋 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
6 閥 桿 碳鋼、不銹鋼
7 手 輪 鑄鐵

G41J堰式襯膠隔膜閥 主要性能規范

試驗壓力 (MPa) 公稱壓力 PN(MPa)
0.6 1.0
殼體試驗壓力 PT 0.9 1.5
密封試驗壓力(液) 0.66 1.1
密封試驗壓力(氣) 0.5-0.7
適用介質 G41W-6/10 G41J-6/10 G41F-6/10
非腐蝕性流體 一般腐蝕性流體 強腐蝕性流體
適用溫度 ≤100℃ ≤80℃ -50-150℃

G41J堰式襯膠隔膜閥 主要外形圖

G41J堰式襯膠隔膜閥
G45J直流式襯膠隔膜閥

G41J堰式襯膠隔膜閥 主要外形尺寸

型號 公稱通徑DN(mm) 尺寸
L D1 D D0 Z-φd H H1
G41W-6
G41J-6
G41F-6		 25 145 85 115 120 4-φ14 121 135
32 160 100 135 120 4-φ18 132 150
40 180 110 145 140 4-φ18 156 176
50 210 125 160 140 4-φ18 169 195
65 250 145 180 200 4-φ18 302 225
80 300 160 195 200 4-φ18 216 256
100 350 180 215 280 8-φ18 270 322
125 400 210 245 320 8-φ18 338 406
150 460 240 280 320 8-φ23 331 464
200 570 295 335 400 8-φ23 518 638
250 680 350 390 500 12-φ23 598 734
300 790 400 440 560 12-φ23 698 778
350 900 460 500 560 16-φ23 723 883
400 1000 515 565 640 16-φ25 868 1078
G41W-10
G41J-10
G41F-10		 25 145 85 115 120 4-φ14 121 135
32 160 100 135 120 4-φ18 132 150
40 180 110 145 140 4-φ18 156 176
50 210 125 160 140 4-φ18 169 195
65 250 145 180 200 4-φ18 202 236
80 300 160 195 200 4-φ18 216 256
100 350 180 215 280 8-φ18 270 322
125 400 210 245 320 8-φ18 338 406
150 460 240 280 320 8-φ23 384 464

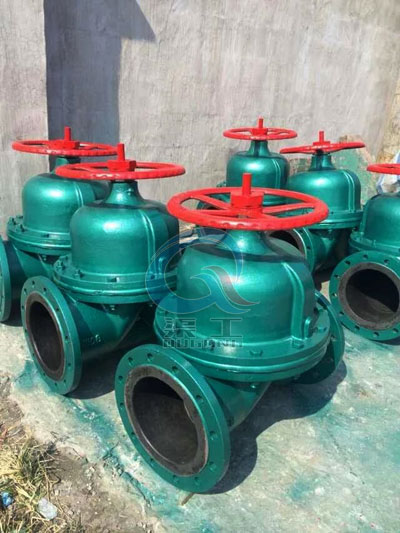

G41J堰式襯膠隔膜閥 實物圖

G41J堰式襯膠隔膜閥實物圖

G41J堰式襯膠隔膜閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多G41J堰式襯膠隔膜閥的使用性能、外形結構、安裝尺寸參數、價格，索取 G41J堰式襯膠隔膜閥說明書及產品選型樣本，請聯系我們。
